门式起重机主梁门式起重机端梁门式起重机小车总成

主梁结构 1,主梁采用欧式箱型梁机构设计,自重轻,结构合理;
2,整板制作,无对接焊缝,比拼接主梁更坚固。
3,垂直挠度为1/800,腹板拱度由数控切割整板下料,精确度高。
4,采用埋弧自动焊、无损探伤。焊后整体抛丸,消应力、除锈,达到Sa2.5级;
5,钢板材料为Q235B;环氧富锌漆,厚度120μm。

端梁部分 1,端梁采用铰接柔性设计,避免“三条腿”运行。
2,车轮采用镗孔形式,使用数控镗铣床一次定位加工,确保尺寸精度和配合公差;
3,每个端梁配有双轮缘的车轮、缓冲器、驱动保护和防出轨保护装置,安全有保障。
4,主梁与端梁采用10.9级高强度螺栓连接,确保整机结构强度和精度。
5,半龙门端梁采用矩形管制作,车轮为无轮缘设计,轨道与地面一平。

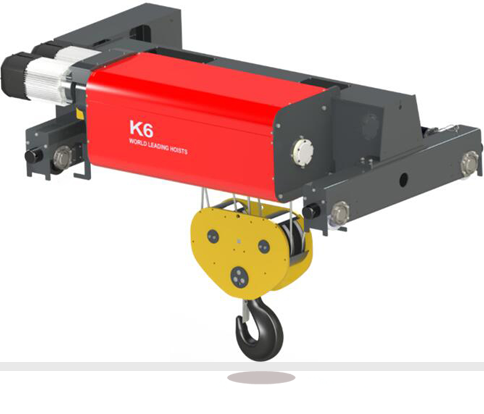

小车总成1,双梁小车横梁与承载梁采用柔性铰接形式;避免“三条腿”运行。
2,电机+制动器+减速箱+限位开关四合一集成化设计,结构紧凑
3,小车架设有安全钩,防脱轨。
4,所有传动机构采用无联轴器的直接输入输出模式,传动效率高、装配精度高、免维护。
5,工作级别为A6级,防护等级IP55,H级绝缘。防尘防水,提高安全等级。

门式起重机电控系统 Electronic
control system:
电控系统: 1,采用施耐德/ABB电气元件
使用寿命高达500万次。
2,配用施耐德矢量型变频器,实现无级变速
减少晃动,定位精准。
3,内置相续保护、失压保护、接地保护
短路保护、过热保护、过载保护
超速保护、限位保护等

4,防护护等级IP55,有防水、防尘保护功能
环境温度:<45C,湿度<90%;
5,电控箱接线采用国际标准的航空插座
对应,无脱线隐患;
门式起重机安全监控 Security
Monitoring:
安全监控: 1,内置SaPro-智能安全监控系统
监控起重机故障
2,可计算安全工作周期
工作时间、超载次数等
3,设有电机过热报报警、过载报警
刹车片厚度报警等。
4,可通过PLC于手机连接
及时获取监控信息(订制)
门式起重机电机Motor :
电机: 1,鼠笼式、双绕组电机、电机壳由铝管冲压成型
2,防护等级IP55、F级绝缘,适合不同的复杂环境。
3,接电持续率60%ED,是普通电机的2.4倍
4,内置热敏电阻过热保护,优点
5,直驱式输出,转速达到3000转,传动效率高 低碳节能
门式起重机减速箱Gearbox :
减速箱: 1,欧式起重机专用紧凑型减速机
体积小,自重轻
2,齿轮材料为铬钼镍合金
采用世界知名品牌抗磨轴承
3,CNC自动齿轮加工中心生产
硬齿面(HRC60)、经过研磨处理
3,半油脂润滑、完全密封
不漏油,免维护
门式起重机制动器Brake :
制动器: 1,电磁盘式制动器(自调节),与电机同轴
制动相应快
2,刹车片寿命:正常使用不低于100万次
紧急制动不低于5000次
3,常闭式设计,在断电时起升机构处于制动状态
确保安全
4,摩擦面积大,制动力矩恒定
5,摩擦片不含石棉,环保、全密封
防尘,免维护
门式起重机限位开关Limit switch :
限位开关 : 1,起升限位采用凸轮旋转式四级限位开关
杜绝冲顶隐患
2,可调4点上下极限位置,制动前预减速
可编程设置
3,大、小车限位采用十字拨叉限位
性能稳定
4,减速限位功能实现先减速后停止
启停平稳
门式起重机卷筒Reel :
卷筒: 1,大直径欧式卷筒,降低钢丝绳弯曲疲劳
延长钢丝绳寿命
2,卷筒长度短,钢丝绳偏角小,垂直起升
3,钢丝绳用夹具固定
至少有4圈钢丝绳被固定不动
4,采用哈、瓦、洛重级制轴承
5,由无缝钢管制成,并加工出绳槽
门式起重机导绳器Limit switch :
导绳器: 1,球墨铸铁导绳器,对钢丝绳磨损小
寿命长。
2,韧性和弹性好,防松绳设计,
3,即使吊钩被降至地面也能保持
钢丝绳的张紧力度
4,全周导绳器,斜拉角度大。
5,拆装简单,更换方便
门式起重机钢丝绳 门式起重机吊钩 门式起重机供电系统 门式起重机供电系统 Wire
rope
Hooks power
supply
system

钢丝绳 1,原装进口钢丝绳、韩国KIS品牌
2,镀锌处理,无需涂防锈油、免维护
3,高强钢丝绳,破断强度达到2160N/mm2,
4, 性能高,直径小,弯曲度好

吊钩 1,起重机专用吊钩,按DIN17200标准,T级吊钩
2,采用世界知名品牌的抗磨滚子轴承
3,吊钩可以360度旋转
4, 配备弹簧压紧的安全扣,可以防止滑脱

供电系统 1,采用电缆卷筒供电或架空滑线供电。
2,电缆内置钢丝,抗拖拉力强
3,电缆特殊定做,耐高温、耐腐蚀、耐老化
